Ja, eine Herdanschlussdose doppelt ist die fachgerechte Lösung, um einen autarken Backofen und ein separates Kochfeld an einem einzigen Starkstromanschluss zu betreiben. Sie ermöglicht die normkonforme und sichere Aufteilung der Stromphasen auf die beiden unabhängigen Geräte. Der Einbau ist eine Arbeit für zertifizierte Elektriker, da hier mit Starkstrom gearbeitet wird.
Die Notwendigkeit für eine solche Installation ergibt sich typischerweise bei modernen Küchenplanungen, bei denen die beiden Großgeräte nicht mehr als eine Einheit verbaut sind. Anstatt einen neuen und aufwendigen starkstrom anschluss küche legen zu müssen, bietet die Doppeldose eine effiziente und sichere Alternative. Dieser Leitfaden erklärt die Funktion, den Anschluss und die wichtigen Sicherheitsaspekte.
Was Ist Eine Herdanschlussdose Doppelt Und Wann Wird Sie Benötigt?
Eine Herdanschlussdose doppelt, oft auch als Herdanschluss-Doppeldose bezeichnet, ist eine spezielle Unterputz- oder Aufputzdose mit zwei separaten Auslässen. Sie dient dazu, ein autarkes Kochfeld und einen autarken Backofen, die an unterschiedlichen Positionen in der Küche platziert sind, über eine einzige Zuleitung mit Starkstrom zu versorgen.
Diese Lösung ist essenziell in der modernen Küchenplanung, wo Flexibilität und Design im Vordergrund stehen. Anstatt eines Kombigeräts werden oft zwei voneinander unabhängige Geräte gewählt. Die Doppeldose stellt sicher, dass beide Geräte korrekt und sicher angeschlossen werden können, ohne dass zwei separate Starkstromleitungen vom Sicherungskasten verlegt werden müssen. Dies ist die Kernaufgabe, wenn man backofen und ceranfeld getrennt anschließen möchte.
Typische Anwendungsfälle für eine solche Anschlussdose sind:
- Moderne Küchen mit getrennten Geräten: Der Backofen ist in einem Hochschrank auf Augenhöhe verbaut, während das Kochfeld in einer Kücheninsel oder einem anderen Teil der Arbeitsplatte sitzt.
- Küchenmodernisierung: Ein alter Herd wird durch zwei neue, autarke Geräte ersetzt, aber die vorhandene Herdanschlussleitung soll weiter genutzt werden.
- Einhaltung von Herstellervorgaben: Viele leistungsstarke Induktionskochfelder und moderne Backöfen erfordern spezifische Anschlüsse, die eine saubere Trennung der Phasen notwendig machen. Die Fähigkeit, Geräte zu getrennt anschließen, ist hier der entscheidende Vorteil.
Anleitung Und Anschlussplan Für Die Herdanschlussdose Doppelt
Der Anschluss einer doppelten Herdanschlussdose erfordert präzises Fachwissen über Elektroinstallationen und Starkstrom. Diese Anleitung dient dem Verständnis des Prozesses und ersetzt keinesfalls die Arbeit eines qualifizierten Elektrikers. Sie zeigt auf, wie ein Profi den Herd starkstrom anschließen würde.
Die grundlegende Idee ist, die fünf Adern des Herdanschlusskabels (L1, L2, L3, N, PE) so auf die beiden Ausgänge aufzuteilen, dass beide Geräte optimal versorgt sind. In der Regel benötigt das Kochfeld zwei Phasen (z.B. L1, L2) und der Backofen eine Phase (L3). Neutralleiter (N) und Schutzleiter (PE) werden für beide Geräte gemeinsam genutzt und gebrückt.
Herdanschlussdose Doppelt – Anschluss im Überblick
Diese Tabelle fasst die typische Aufteilung der Phasen zusammen. Die exakte Zuweisung kann je nach Gerät variieren und muss vom Fachmann durchgemessen werden.
| Anschluss | Typische Belegung | Gerät |
|---|---|---|
| Ausgang 1 | L1, L2, N, PE | Autarkes Kochfeld |
| Ausgang 2 | L3, N, PE | Autarker Backofen |
Sicherheitshinweis: Arbeiten An Starkstrom Sind Lebensgefährlich!
Es muss unmissverständlich klargestellt werden: Arbeiten an der Elektro-Festinstallation, insbesondere an Starkstromkreisen (400V), sind für Laien gesetzlich verboten und lebensgefährlich. Ein Fehler kann zu Stromschlägen, Bränden und schweren Schäden an den Geräten führen. Zudem erlischt bei unsachgemäßer Installation die Garantie der Geräte und der Versicherungsschutz.
Diese Anleitung dient ausschließlich zu Informationszwecken, um die Arbeit eines Profis nachzuvollziehen. Im Gegensatz zum einfachen herd auf 230v anschließen, was bereits Risiken birgt, operiert man hier mit drei Phasen und einer deutlich höheren Spannung. Beauftragen Sie für den anschluss herd starkstrom immer einen zertifizierten Fachbetrieb.
Anschlussplan Und Aderfarben Verstehen
Ein fachgerechter Anschluss folgt einem klaren Schema, das durch die Farben der Adern im 5-adrigen Starkstromkabel vorgegeben ist. Ein Elektriker orientiert sich an diesem Plan, um die Phasen korrekt aufzuteilen.
- Phase 1 (L1): Braun
- Phase 2 (L2): Schwarz
- Phase 3 (L3): Grau
- Neutralleiter (N): Blau
- Schutzleiter (PE): Grün-Gelb
Der Elektriker klemmt die ankommenden Adern an den Eingangsklemmen der Doppeldose an. Anschließend werden von dort aus Brücken zu den beiden Ausgängen gelegt. Beispielsweise werden L1 und L2 zum Ausgang für das Kochfeld geführt, während L3 zum Ausgang für den Backofen geleitet wird. Der Neutralleiter (N) und der Schutzleiter (PE) müssen zu beiden Ausgängen gebrückt werden. Dieses Prinzip ist auch beim stromanschluss induktionskochfeld entscheidend.

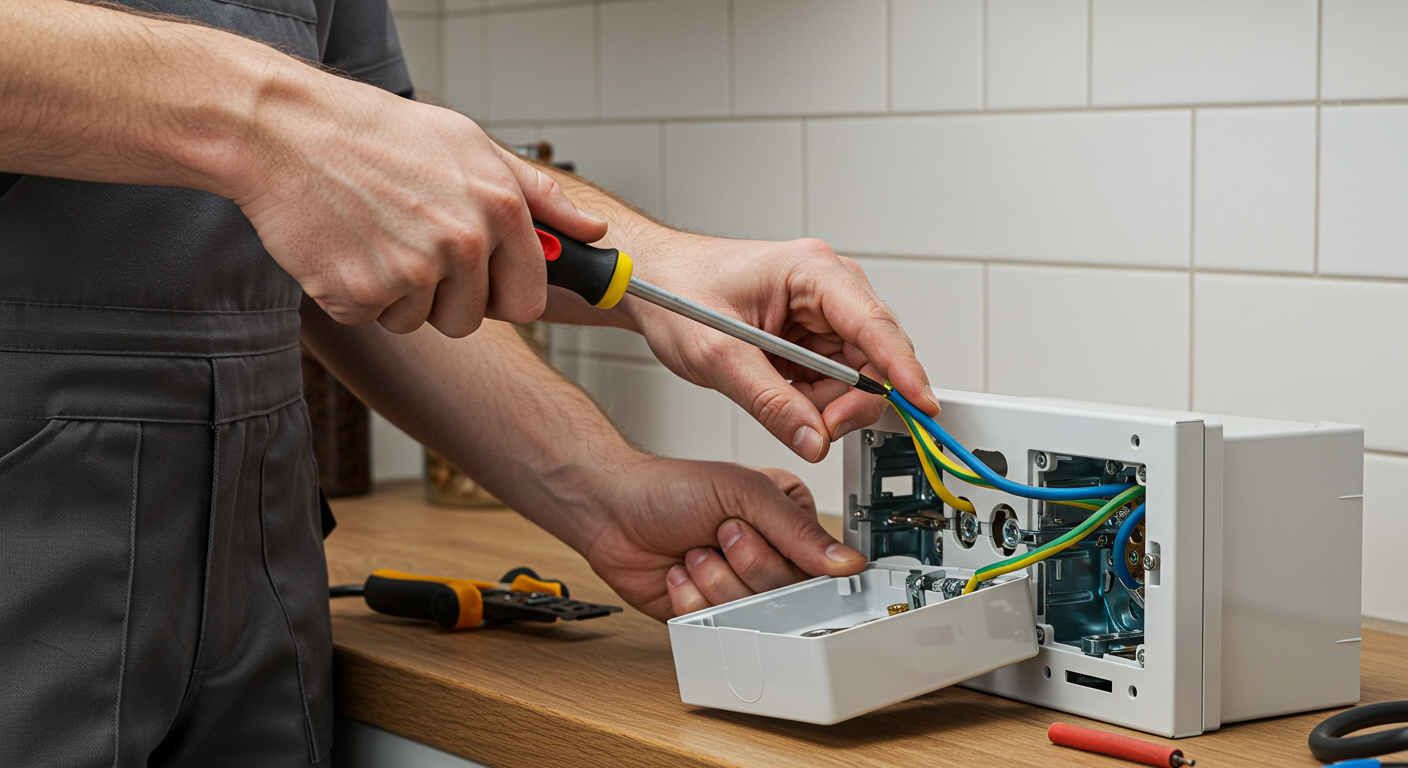

So Schließt Der Profi Die Dose Schritt Für Schritt An
Ein zertifizierter Elektriker folgt einem strengen Protokoll, um Sicherheit und Funktionalität zu gewährleisten. Der Prozess lässt sich in mehrere klare Schritte unterteilen.
- Sicherheitsmaßnahmen: Der Elektriker schaltet die entsprechenden Sicherungen im Sicherungskasten aus und sichert sie gegen unbeabsichtigtes Wiedereinschalten. Mit einem zweipoligen Spannungsprüfer (Duspol) wird die absolute Spannungsfreiheit an der Anschlussdose überprüft.
- Vorbereitung: Falls eine alte Dose vorhanden ist, wird diese demontiert und die Kabelenden werden freigelegt. Die neue Unterputz- oder Aufputzdose wird montiert und ausgerichtet.
- Verdrahtung (Anklemmen): Die Adern des ankommenden 5-poligen Kabels werden gemäß Anschlussplan an die Eingangsklemmen der Doppeldose angeschlossen. Anschließend erfolgt die interne Brückung zu den beiden Geräteausgängen.
- Anschluss der Geräte: Die flexiblen Anschlusskabel von Kochfeld und Backofen werden in die entsprechenden Ausgänge der Dose eingeführt und an den Klemmen befestigt. Hierbei wird besonders auf eine feste und sichere Verbindung geachtet.
- Messung und Prüfung: Vor dem Einschalten der Sicherung führt der Fachmann eine Reihe von Messungen durch. Dazu gehören die Prüfung des Schutzleiterwiderstands und eine Isolationsmessung, um Kurzschlüsse auszuschließen.
- Inbetriebnahme: Erst nach erfolgreicher Prüfung werden die Sicherungen wieder eingeschaltet. Ein Funktionstest beider Geräte schließt die Installation ab.
DIY-Risiken Gegenüber Der Professionellen Installation In München
Die Entscheidung, eine Herdanschlussdose doppelt selbst zu installieren, ist mit erheblichen Risiken verbunden. Demgegenüber steht die schnelle, sichere und vorschriftsmäßige Installation durch einen qualifizierten Fachbetrieb wie einem Elektriker München.
Vermeiden Sie die Gefahren und überlassen Sie den Anschluss den Profis. In München schließen wir Ihre doppelte Herdanschlussdose sicher und nach VDE-Norm an – oft schon ab 58 €. Eine unsachgemäße Installation einer Herdanschluss doppeldose kann nicht nur gefährlich sein, sondern auch teure Folgeschäden verursachen.
Die folgende Tabelle stellt die Risiken des Eigenversuchs dem Nutzen einer professionellen Installation gegenüber.
| Aspekt | DIY-Versuch (Laie) | Professionelle Installation |
|---|---|---|
| Sicherheit | Hohes Risiko für Stromschlag und Brand durch Verdrahtungsfehler. | Maximale Sicherheit durch Einhaltung der VDE-Normen und Prüfprotokolle. |
| Haftung & Versicherung | Kein Versicherungsschutz bei Schäden, Verlust der Gerätegarantie. | Volle Gewährleistung auf die Arbeit, Erhalt der Gerätegarantie. |
| Zeit & Aufwand | Hoher Zeitaufwand, oft fehlen Spezialwerkzeug und Messgeräte. | Schnelle und effiziente Installation, meist in unter einer Stunde. |
| Kosten | Scheinbar günstig, aber hohe Folgekosten bei Fehlern möglich. | Transparente und faire Preise, oft schon ab 58 € für den Anschluss. |
Fazit: Sicherheit Und Funktion Durch Fachgerechten Anschluss
Die Herdanschlussdose doppelt ist eine unverzichtbare Komponente für moderne Küchen, in denen Backofen und Kochfeld getrennt voneinander installiert werden. Sie ermöglicht eine normgerechte, sichere und effiziente Stromversorgung beider Geräte über eine einzige Zuleitung. Obwohl die Funktionsweise logisch erscheint, ist die Installation eine komplexe Aufgabe, die ausschließlich von zertifizierten Elektrofachkräften durchgeführt werden darf.
Die Risiken eines DIY-Versuchs – von lebensgefährlichen Stromschlägen über Brandgefahr bis hin zum Verlust von Versicherungsschutz und Garantie – sind zu gravierend, um sie einzugehen. Die Investition in einen Fachbetrieb in München stellt sicher, dass Ihre Küche nicht nur modern und funktional, sondern vor allem sicher ist. Die professionelle Installation ist bereits ab 58 € möglich und bietet Ihnen die Gewissheit eines korrekten und langlebigen Anschlusses.
FAQ – Häufige Fragen Und Antworten
Was kostet der Anschluss einer doppelten Herdanschlussdose?
Der professionelle Anschluss einer Herdanschlussdose doppelt durch einen Elektriker in München beginnt bei uns bereits ab 58 €. Der genaue Preis hängt von der Situation vor Ort, dem spezifischen Aufwand und eventuell benötigtem Zusatzmaterial ab.
Kann ich eine Herdanschlussdose selbst anschließen?
Nein, aus rechtlichen und sicherheitstechnischen Gründen dürfen Laien keine Arbeiten an der elektrischen Festinstallation mit Starkstrom durchführen. Dies muss zwingend von einem zertifizierten Elektriker übernommen werden, um Gefahren und Versicherungsprobleme zu vermeiden.
Wie lange dauert die Installation durch einen Elektriker?
Die Installation einer doppelten Herdanschlussdose ist für einen erfahrenen Elektriker eine Routineaufgabe. In den meisten Fällen dauert der fachgerechte Austausch und Anschluss der Geräte zwischen 30 und 60 Minuten, inklusive aller Sicherheitsprüfungen.
Brauche ich für Induktionskochfeld und Backofen eine doppelte Herdanschlussdose?
Ja, wenn Sie ein autarkes Induktionskochfeld und einen separaten, autarken Backofen betreiben möchten, ist die Herdanschlussdose doppelt die technisch saubere und vorschriftsmäßige Lösung. Sie gewährleistet, dass beide Geräte korrekt mit Strom versorgt werden.
Was ist der Unterschied zu einer normalen Herdanschlussdose?
Eine normale Herdanschlussdose hat nur einen Ausgang für ein einzelnes Gerät (klassischer Standherd). Eine doppelte Dose besitzt zwei getrennte Ausgänge, um die Phasen des Starkstromanschlusses sicher auf zwei unabhängige Geräte wie Kochfeld und Backofen aufzuteilen.
